轴承代号说明
名称 轴承
分类 滚珠丝杠支撑用轴承

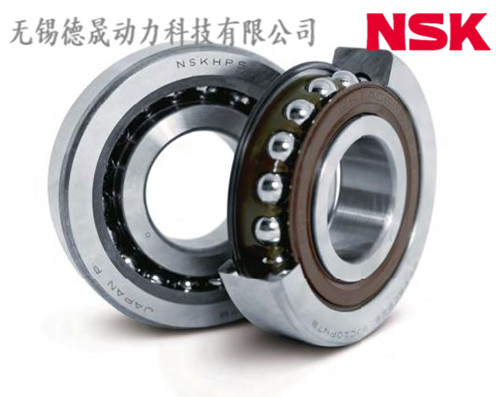

型号 20TAC47CSUHPN7C
老型号 20TAC47BSUC10PN7B
品牌 NSK
产地 日本
尺寸 内径d 20mm
外径D 47mm
厚度 15mm
20 内径20mm
TAC 丝杆支撑用轴承
47 外径47mm
C 接触角60°，NSKHPS
密封圈记号 无记号：开式　DDG：接触式密封圈　V1V：非接触式密封圈
SU 万能组合（单列）
H 重预紧(预紧力：1450N）（HPS系列标准）
PN7C NES CLASS 7C级（轴向跳动精度与P2级相当）
AS2 油脂
S 油脂填充量
Q 包装（单个金色纸盒包装）
额定动载荷 单列:23kN,
双列:37.5kN,
三列:49.5kN
极限轴向载荷 单列:26.6kN,
双列:53kN,
三列:79.5kN
极限转速 脂润滑:6900min，
油润滑:9200min
轴向刚度 DB、DF组合：630N/μm
启动力矩 DB、DF组合：0.09N/m
质量 0.146kg

NSK HPS品：
1，着目于影响轴承寿命的材料纯净度的控制采用NSK特有材料EP钢，滚动疲劳寿命是SUJ2普通轴承钢的3倍；
2，采用EP钢，额定动载荷比原有产品提升5%；
3，增加了轴承钢球数量， 接触角设定为60°，实现高刚性，热量比原有产品降低20%；
4，万能组配，可自由选择以万能组配为标准， 可自由组配成双列， 3列， 4列；
NSK精密滚珠丝杆支承用精度推力角接触球轴承，根据用途不同，采用专用设计，分为高刚性系列和高载荷系列两类产品。适用于精度进给机构。
特点
1.机床用高刚性系列，轴向刚性高，采用设计，实现了以小驱动力驱动的精度的旋转。
2.机床用高刚性系列中，带密封圈型产品也已形成了系列化。
3.电动注塑机用高载荷系列，滚珠直径与接触角采用佳设计，以提高了容许载荷的规格，实现了长寿命。
